HD-CS-L01型除濕器使用說明書
一、除濕原理：
HD-CS-L01型除濕器是針對電氣柜除濕并預防凝露現象而專門研制的自動化產品。本裝置安裝在電氣控制柜內部，通過局部制造凝露條件使柜內潮濕空氣凝結成水并直接排出柜外，可快速有效地降低電氣柜內空氣濕度并抑制凝露現象的產生。根據北方省份冬季溫度過低的情況，設計有加熱控制端子，可外接加熱器對局部環境進行加熱，防止水分因溫度過低而結冰。該設備對因潮濕、凝露導致柜內設備老化、絕緣強度降低、二次端子擊穿、材料霉變以及鋼結構件銹蝕等問題的預防具有作用。該系列除濕產品是保障智能電網高效、安全運行的首選設備。

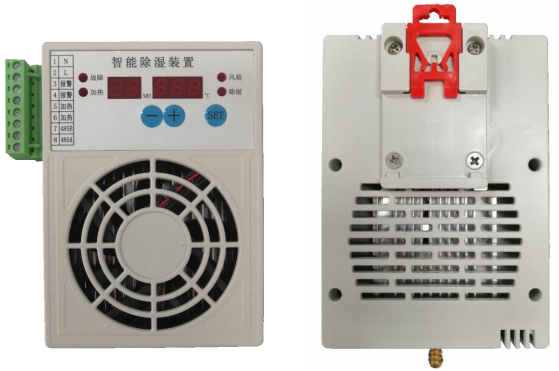

二、產品外觀：
三、使用場所：
HD-CS-L01型除濕器用于電力設備如戶外端子箱、高低壓控制柜、高低壓開關柜、環網柜、箱式變電站、干式變壓器、儀表箱等需要自動除潮濕、防凝露的場合，尤其適用于已處于運行狀態需排除積水的設備。同時本裝置可在強電磁場和各種惡劣的自然環境下長期使用。
四、主要技術參數：
1、工作電源：220VAC
2、整機功率：30W
3、加熱觸點允許電流：≤5A（選配）
4、通訊方式：RS485(選配)
5、工作溫度范圍：-30℃～85℃
6、工作濕度范圍： 20%RH～95%RH
7、溫度顯示方式：3 位數碼管顯示（-30℃～85℃）
8、濕度顯示方式：2 位數碼管顯示（0～99%RH）
9、濕度啟動閾值：60%（參數可調）
10、除濕量：250ml/天（+40℃、90%RH 工況下）
11、排水方式：軟管排水
12、除濕空間：0.5m3 ～1.0m3
13、安裝方式：導軌固定
14、外殼材質：塑料
五、產品特點：
1、適合 0.5m3～1.0m3空間、能夠提供電源的場合使用；
2、迅速降低電器柜控制柜內濕度，將水份直接排除柜外；
3、縱向設計，便于安裝；
4、選配數據通訊功能（RS485 通訊接口）；
5、運行狀態實時顯示，全自動運行；
6、輔助加熱控制觸點自動檢測（選配）；
7、內置式濕度探頭，安裝方便；

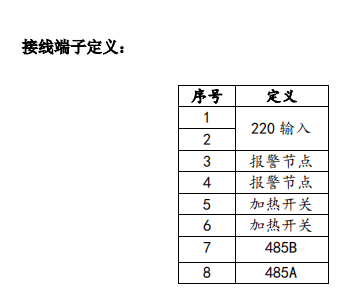

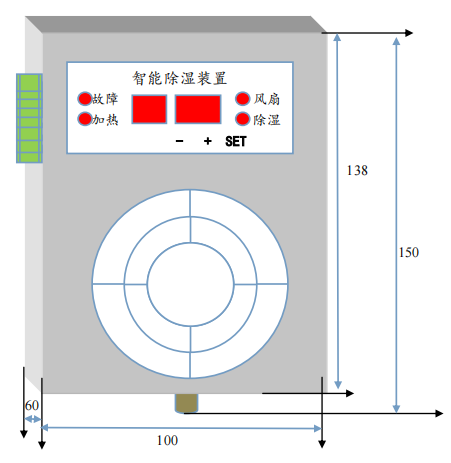

六、產品接線圖及外形和安裝尺寸（單位：mm）
使用輔助加熱點功能時，需將加熱板電源線中的火線斷開后，分別接在兩個“加熱開關”接 點，以此起到控制加熱通斷。
1、裝置可以通過導軌進行固定。
2、裝置四周與其它物體間大于 10 厘米的空間，保證風扇風口暢通。
3、將引水管一端接入裝置排水口，用卡箍固定，出水管中間保持順直，不能纏繞、折彎，防止排水不暢；另一端通向柜體外，水管的長度可根據現場情況進行裁剪。
七、操作說明：
面板內包含兩組數碼顯示區，分別指示環境溫度和環境濕度；面板上還有“除濕”“加熱”“風扇”“故障”四個指示燈，對應指示燈亮起，分別代表設備正在除濕，散熱風扇轉動，電源接通，加熱觸點接通。
故障燈亮——除濕設備存在故障不能正常除濕，需要檢修。對應報警節點導通。
加熱燈亮——環境溫度低于冰點（該數值可更改），除濕器內部輔助加熱開關導通；
風扇燈亮——除濕設備供電正常，風扇運行良好；
除濕燈亮——環境濕度達到預設除濕閾值，設備啟動除濕模式
參數設置：
1.運行濕度設置：按下“設置”鍵，顯示“P-1”,進入設置濕度閾值狀態，此時按下“+” “—”改變濕度閾值，再次按下“設置”鍵 6 次直至顯示屏幕閃爍數據自動保存；
2.通訊地址設置：按下“設置”鍵 2 次顯示“P-2 ”，進入通訊地址設置狀態，此時按下 “+”“—”來設置通訊地址（此功能在使用 485 通訊時使用）設置完成后，再次按下“設置”鍵5 次直至屏幕閃爍數據自動保存；
3.波特率設置：按下“設置”鍵 3 次顯示“P-3”，進入波特率設置狀態，此時按下“+” “—”鍵來設置合適的波特率（此功能在使用 485 通訊時使用），設置完成后，再次按下“設置”鍵4 次直至屏幕閃爍數據自動保存；
4.奇偶數校驗設置：按下“設置”鍵 4 次顯示“P-4”，進入奇偶數校驗設置狀態，此時按 下“+”“—”鍵來設置奇數還是偶數（此功能在使用 485 通訊時使用），設置完成后，再次 按下“設置”鍵2 次直至屏幕閃爍并自動保存數據；
5.功率調整：按下“設置”鍵 5 次顯示“P-5”，進入功率調整設置，此時根據除濕空間的 大小按“+”“—”來調整工作電流，電流數值越大設備的工作功率越大，除濕的效果越好（大 功率需 要PT 有足夠的容量），設置完成后，再次按下設置鍵 1 次直至屏幕閃爍并自動保存 數據；
6.加熱參數設置：按下“設置”鍵 6 次顯示“p-6”，進入加熱參數設置，此時根據現場的 實際情況，設置加熱溫度，設置好溫度數值后，當環境溫度低于設置的數值，設備自動接通 加熱器控制觸點,加熱器對環境加熱。
八、產品維護：
1、定期檢查裝置的使用空間是否相對密閉，減少外界潮濕空氣進入柜內，以免降低除濕效果。
2、定期清潔進、出風口，防止堵塞，以免影響除濕效果。
3、定期檢查排水管路是否通暢，以防堵塞后造成凝結水溢出集水器，從機殼縫隙滲出。
九、產品質保：
本產品自交付之日起，提供一年質量保證。在保質期內，由于產品本身品質問題導致的產品損壞，本公司予以免費維修，必要時進行更換。因使用不當或非質量原因引起的損壞或 超過質保期，本公司予以終身維護和維修，其費用由客戶承擔。
