DSN-WY-M01型智能閉鎖裝置
一、產品簡介：
DSN-WY-M01 智能閉鎖裝置，用于高壓開關柜的門鎖，是保證電網安全運行、確保設備和人身安全、防止誤操作的重要安全裝置；該裝置廣泛用于新型的戶內環網柜或老型配電柜的改造， 防止帶電的時候?qū)﹂_關柜進行操作。該設備無需任何輔助電源，由電子鑰匙進行驗電解鎖操作。

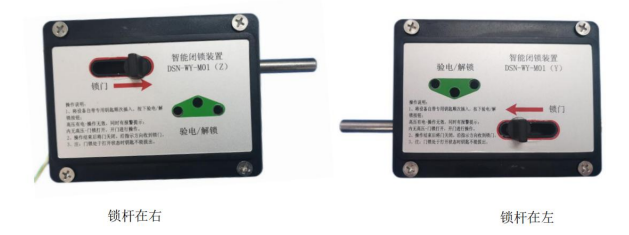

二、DSN-WY-M01外觀
三、產品主要性能參數
? 聯鎖信號輸出符合 DL/T538 標準
? 電磁鎖需配合帶有干接點輸出的帶電顯使用，不區分極性
? 有聯鎖信號輸出可以開鎖，無聯鎖信號輸出不開鎖
? 抗沖擊：15Kg 11ms
? 環境溫度：-30～55℃
? 環境濕度：95﹪無冷凝或滴水
? 鎖桿行程：14mm
? 重量：290 克
? 外觀尺寸： 110*83*40(單位：mm)
四、使用說明
4.1 將產品的專用鑰匙對正孔位插入鎖體，按下“驗電/解鎖”按鈕進行驗電解鎖操作。 高壓有電，操作無效，同時有報警提示音； 內無高壓，門鎖打開，開門進行操作；
4.2 操作結束后將柜門關閉，沿箭頭方向閉鎖。
4.3 開鎖前請將鑰匙與無源電磁鎖緊密貼合到位，以免造成開鎖不暢 。
注意：關閉柜門時，鎖體必須處于開鎖狀態！否則會磕碰鎖桿，造成鎖體損壞，影響正常使用。
五、產品尺寸、接線、及安裝說明

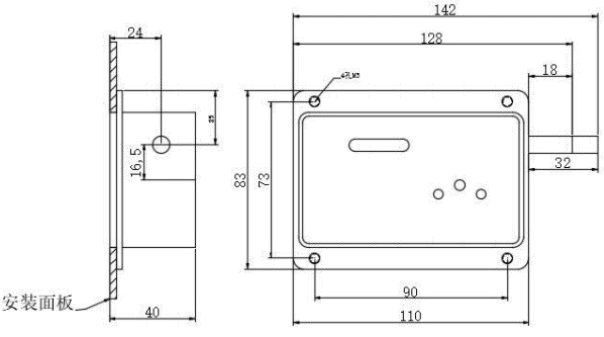

5.1 產品尺寸

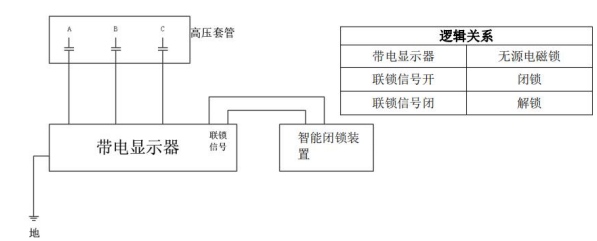

5.2 接線示意圖

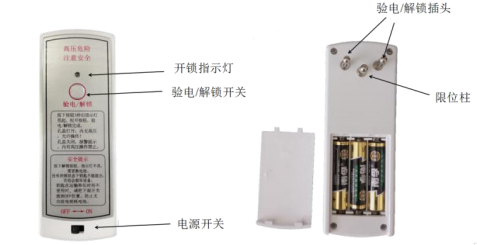

5.3 電子鑰匙

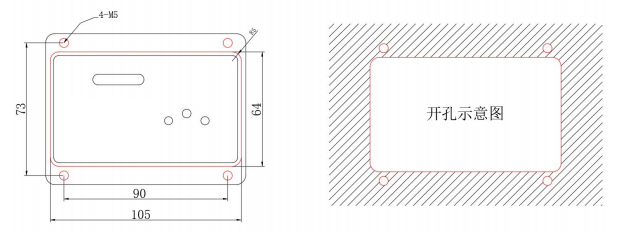

5.4 安裝說明：取下前殼的 4 顆螺釘，將殼體正面朝向柜體外部，進行安裝，開槽尺寸如下圖所示
