測溫故障指示器 EKL5-T
產品使用說明書
一 、產品簡介：
EKL5-T型測溫故障指示器，能就地實時顯示電纜溫度，并且可以對短路故障電流、接地故障電流、溫度過熱 進行故障報警。傳感器與主機之間的數據通過光纖傳輸，避免了電磁干擾與電擊危險。本產品面板主機配置了485 通訊接口,支持 MODBUS 協議，可以將數據進行遠程傳輸。
主要技術指標：
1.短路故障報警電流： 800A
2.過熱報警溫度： 0℃～150℃（出廠默認 80℃）
3.接地故障電流： 20A 復位時間范圍: 0～100H (出廠默認 24H)
4.相線電流檢測范圍： ≤1000A
5.接地電流檢測范圍： ≤200A
6.溫度檢測范圍： 0℃－150℃
7.工作環境溫度： -40℃～+85℃
8.通訊工作電壓： DC12V～48V
二、應用范圍：
EKL5-T 型測溫故障指示器，廣泛應用于電力電纜網設備中，如箱式開關站、電纜分支箱、環網柜等。固定 在電纜上的電流/溫度傳感器實時檢測線負載電流、溫度，通過光纖將數據傳給顯示主機，在面板上的 OLED 屏顯示數值，以便工作人員能夠隨時了解故障指示器所在線路的溫度變化情況。當供電線路有短路或接地故障發生時，故障電流超過設定值，OLED 屏顯示故障狀態并記錄，同時指示燈發出故障指示，通過遠程通訊接口，將故障信息傳遞給監控中心，工作人員依據故障信息，迅速準確地找到故障線路，及時將故障排除，恢復電網供電。隨著城鄉電網改造和供電系統的不斷發展完善，該產品已成為城鄉電網設備中必不可少的先進配置。
三、產品功能及操作
3.1 功能：
3.1.1. 短路報警指示：短路傳感器在工作中檢測線路的電流，當線路發生短路故障電流大于等于 800A 時，傳感 器發出告警信號。
3.1.2. 接地報警指示：接地傳感器在工作中檢測線路的零序電流，當線路發生接地故障且接地故障電流超過報警電流整定值時，發出報警信號。
3.1.3. 超溫報警指示：傳感器在工作中檢測臨近電纜頭電纜溫度，當電纜溫度達到或超過報警溫度整定值時，傳感器發出報警信號并上傳面板。
3.1.4. 溫度顯示：二合一傳感器在工作中監測線纜溫度，以一定的頻率下通過光纖傳輸到主機，主機接收到此信號后，在液晶屏上顯示數據。
3.1.5.二遙通信：指示器收到短路、接地指示報警信號后，可通過 RS485 通信電纜輸出遠傳故障狀態；無故障時，線路的負荷電流及監測點的溫度通過 RS485 電纜定時上報給上位機。（可選功能）
3.2 操 作：
3.2.1 清除報警：當線路發生故障時指示器產生報警信號，故障處理完畢后應清除報警，可通過觸發指示器主機 面板上的“復位/測試”按鈕解除報警。按下面板上“復位/測試”按鈕且小于 1 秒，本機進入復位狀態,所有繼 電器復位,清除報警狀態，設備在 5 秒內不接受任何操作,以明確復位操作被執行。
3.2.2 液晶喚醒：當液晶在休眠狀態，可按任意鍵喚醒液晶屏。當 30S 內沒有任何操作，液晶顯示屏會自動進入 休眠狀態。
3.2.3 設置超溫定值： 在屏幕正常顯示狀態，按“SET”鍵進入主菜單，按“+”“-/RES”鍵讓光標停留在“溫度閾值”，按設置鍵進入 溫度設置；通過“+”、“-/RES”鍵選擇要設置的溫度閾值（在屏幕保護狀態，按任何鍵喚醒屏幕即可）設置，通 過“+”、“-/RES”鍵對報警溫度進行調節，短按一下溫度變化 1℃。調整到所要設置的值后按“SET”鍵保存退 出。
3.2.4 復位時間設置： 在屏幕正常顯示狀態，按“SET”鍵進入主菜單，按“+”“-/RES”鍵讓光標停留在“復位時間”，按設置鍵進入 復位時間設置；通過“+”、“-/RES”鍵選擇要設置的復位時間（在屏幕保護狀態，按任何鍵喚醒屏幕即可）設置， 通過“+”、“-/RES”鍵對復位時間進行調節，短按一下時間變化 1H。調整到所要設置的值后按“SET”鍵保存退 出。
3.2.5 通訊地址設置： 在屏幕正常顯示狀態，按“SET”鍵進入主菜單，按“+”“-/RES”鍵讓光標停留在“通訊地址”通過“+”、“-/RES” 鍵選擇要設置的通訊地址（在屏幕保護狀態，按任何鍵喚醒屏幕即可），通過“+”、“-/RES”鍵對通訊地址進行 調節，短按一下地址位變化 1 位。調整到所要設置的值后按“SET”鍵保存退出。（出廠默認為 0，最大地址值為 255）
3.2.6 波特率本機默認波特率為 9600
四、安裝使用或檢測方法：
4.1 指示單元的安裝 指示器的主機安裝在配電柜的前面板上；或其他二次儀表安裝板上，通過自身的彈簧卡扣與面板緊密接觸，起到固定指示器殼體的作用。

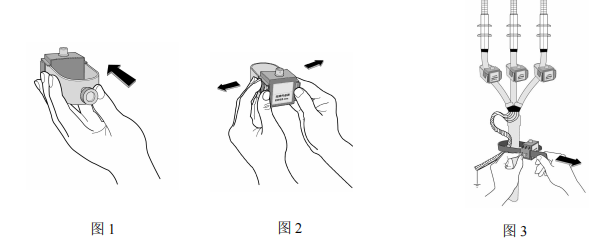

4.2 傳感器的安裝： 二合一傳感器的安裝：二合一傳感器必須安裝在電纜的單相分支上，可直接安裝在被測臨近電纜頭的電纜上，并進行緊固，防止滑動而造成脫落。安裝(參見圖 1)，拆卸(參見圖 2)。
接地傳感器的安裝：接地傳感器安裝時應注意需將電纜的三根導線包圍起來，電纜的接地線必須回穿傳感器并緊 固，防止滑動而造成脫落。(參見圖 3)
4.3.主機尺寸：
主機外形：長×寬×深 96×49×85mm
安裝開口：長 92+0.5mm 寬 44+0.5mm

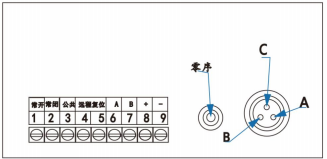

五、 端子定義及接線說明：
5.1 端子 8、9 為外部供電接口（8 正極、9 負極 DC12V～48V）；
端子 6、7 為 485 通訊接口（6 為 485A，7 為 485B）；
端子 1、2、3 為故障節點（其中 1、3 為故障輸出）；
端子 4、5 為遠程復位節點；
5.2 指示器背板配置 1 組 485 通訊接口。

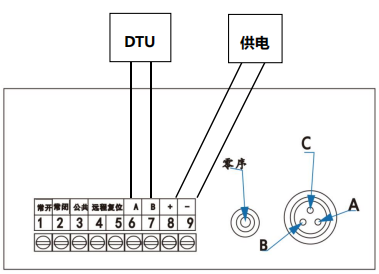

5.3 通訊調試：按后面板標識說明連接好 485A、485B 和外接供電 4 根線，將電纜另外一端對應連接電源和 DTU， 即可實現數據上傳通訊；
