EKL4 故障指示器安裝使用說明書

一、產品簡介：

     EKL4 電纜故障指示器是配套安裝在配電網絡系統中的環網開關、電纜分支箱、箱變上，用于指示相應電纜區段的短路和單相接地故障的一種實時監測裝置。線路發生故障時，工作人員可借助指示器的報警指示，迅速確定故障區段，并找出故障點。同時，報警信息可實時發送到監控中心的服務器，在監控電腦的屏幕上顯示出故障所在的區域和具體位置，引導巡線人員迅速確定故障區段并找出故障點。該指示器為解決故障查找問題提供了最佳途徑。對提高工作效率，縮短停電時間，迅速恢復供電，提高供電可靠性和經濟效益，有著十分重要的意義。

二、主要功能：

  1. 短路報警指示：短路傳感器在工作中檢測線路的電流，當線路發生短路故障且故障電流達到或超過報警電流整定值時，短路傳感器發出報警信號，通過光纖傳輸給主機，主機接收      到此信號后，產生相應的報警指示信號。

  2. 接地報警指示：接地傳感器在工作中檢測線路的零序電流，當線路發生接地故障且接地故障電流達到或 超過報警電流整定值時，接地傳感器發出報警信號中，通過光纖傳輸到主      機，主機接收到此 信號后，產生相應的報警指示信號。

  3. 自動復位 ：當指示器發出報警信號后，如果無人工復位，則指示器將在設定的復位時間內自動復位。

  4. 人工復位 ：當指示器產生報警后，可通過觸發指示器主機面板上的“復位/測試”按鈕進行復位，以解除報警。

  5. 測 試 ：指示器可進行工作性能自檢。通過按下主機面板上的“復位/測試”按鈕并保持1.5秒進行測試。

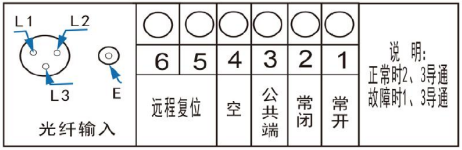

  6. 端子定義：

三、安裝步驟：

   1、指示器的主機安裝在配電柜的前面板上；

   2、短路傳感器的安裝；短路傳感器必須安裝在電纜的單相分支上，安裝時可直接安裝在被測電纜上，并進行緊固，防止滑動而造成脫落。

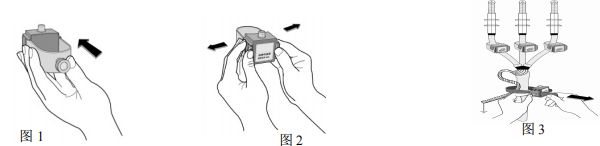

     安裝(參見圖 1)， 拆卸(參見圖 2)。

  3、接地傳感器的安裝： 接地傳感器安裝時應注意需將電纜的三根導線包圍起來，電纜的接地線必須回穿傳感器并緊固，防止 滑動而造成脫落。(參見圖 3)

  4、連接： 傳感器與主機采用光纖線連接，安裝時將光纖的兩端分別插入到傳感器、主機的光纖接頭上，旋緊接頭 使光纖不能拔出。具體步驟如下：

    4.1、將 L1 相短路傳感器光纖線的另一端插入主機后面板上 L1 對應的 A 光纖孔；

    4.2、將 L2 相短路傳感器光纖線的另一端插入主機后面板上 L2 對應的 B 光纖孔；

    4.3、將 L3 相短路傳感器光纖線的另一端插入主機后面板上 L3 對應的 C 光纖孔；

    4.4、 安裝時將接地傳感器光纖線的另一端插入主機后面板 E 對應的光纖孔

四、主機尺寸：

   長×寬×高為： 96×49×85mm 主機安裝開口尺寸：長：92±0.5mm 寬：44±0.5mm

五、操作：

   1. 測試：需要自檢時，按下面板上“復位/測試”按鈕并保持 1.5 秒，本機進入自檢狀態，面板上的所有 指示燈閃亮，表明整機工作狀態正常，5 秒后繼電器復位。

   2. 清除報警：當線路發生故障時指示器產生報警信號，故障處理完畢后應清除報警，可通過觸發指示器主 機面板上的“復位/測試”按鈕解除報警。如果無人工進行復位，在整定時間(8、12、24 小時)后，指示器可自動進行復位。

六、技術參數：

   1．短路電流報警：≥200A，誤差±20%；出廠設定為：800A，延時：60ms

   2. 接地電流報警：20A-100A，誤差±10%；出廠設定為：20A，延時：60ms

   3. 工作電源： ER14505 3.6V 鋰電池

   4. 整機待機電流：≤ 5μA

   5. 自動復位時間：8h、12h、24h 可選

   6. 指示器防護等級：主機 IP40；傳感器 IP65

   7．遠傳繼電器：120V/AC-0.5A 30V/DC-2A

   8. 短路電流傳感器最大承受電流：20KA 4S

   9. 工作環境及使用范圍：-25℃～+70℃；相對溫度：≤95%
